Tanta scienza in poco spazio: BELSORP MAX X. Adsorbimento di alto livello. Minimo ingombro. Prestazioni ineguagliabili.

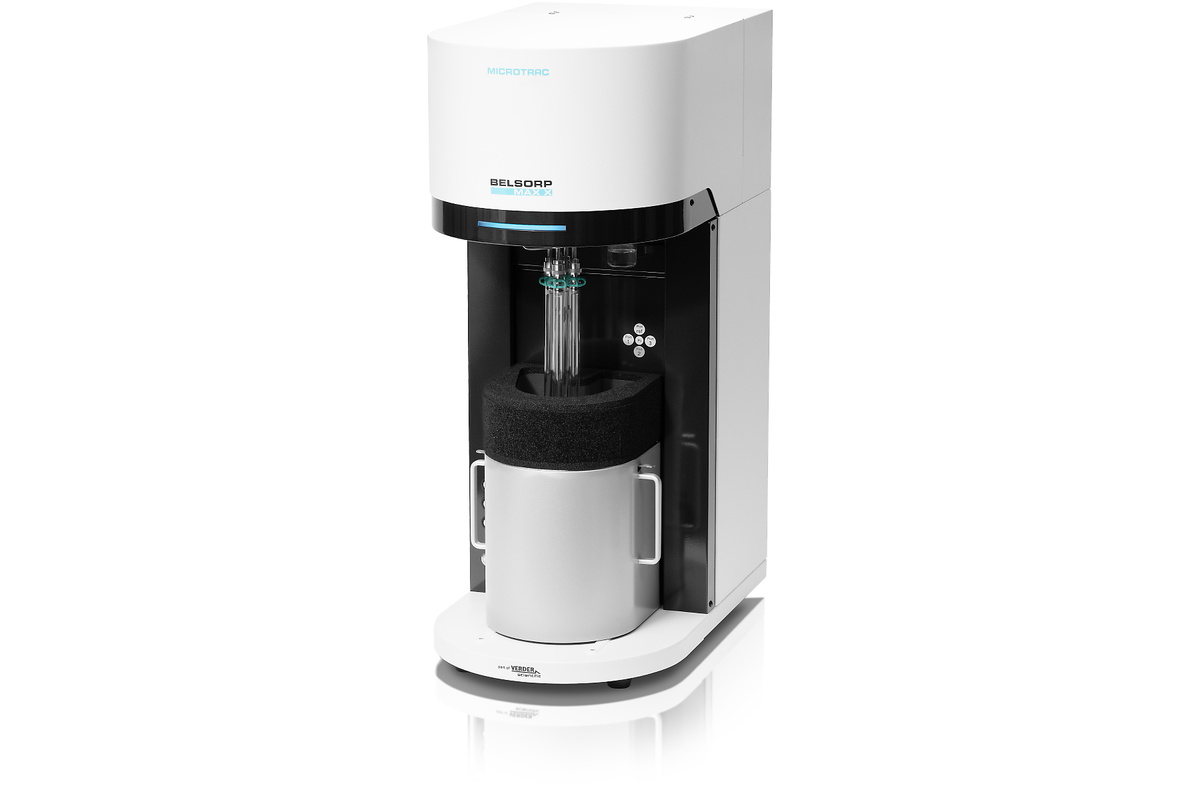

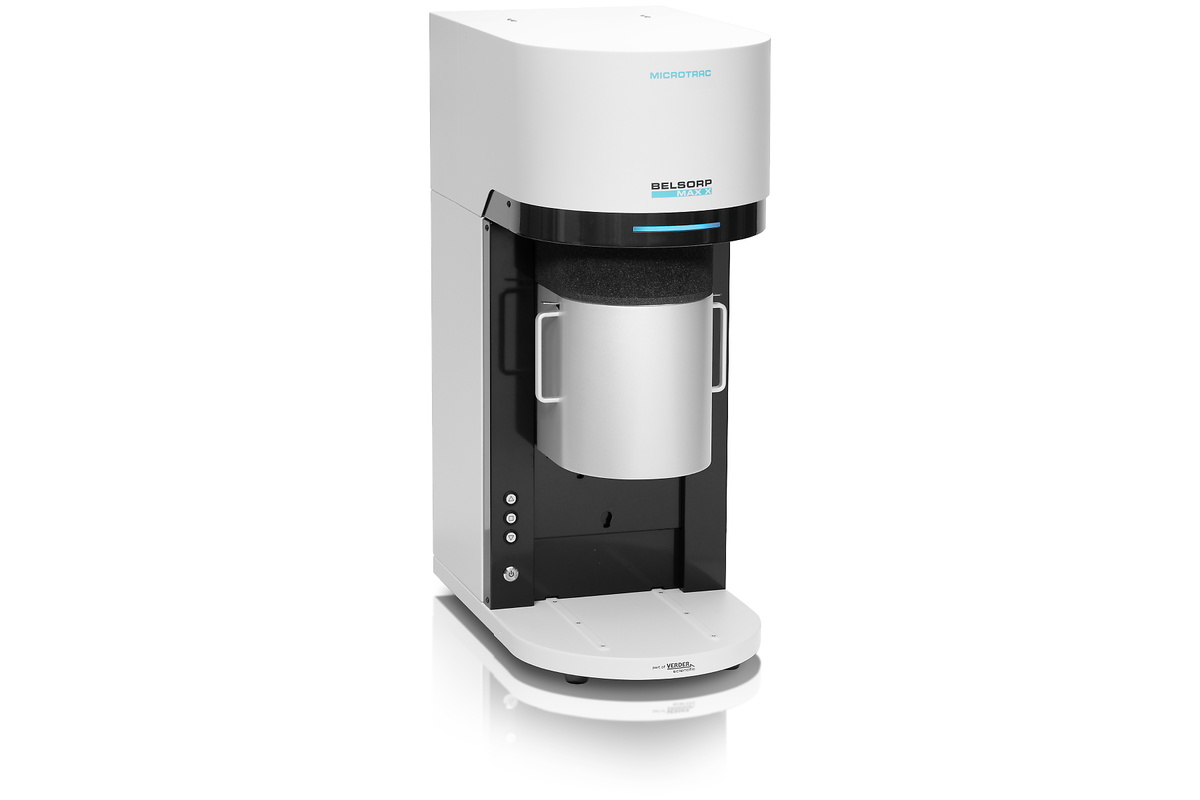

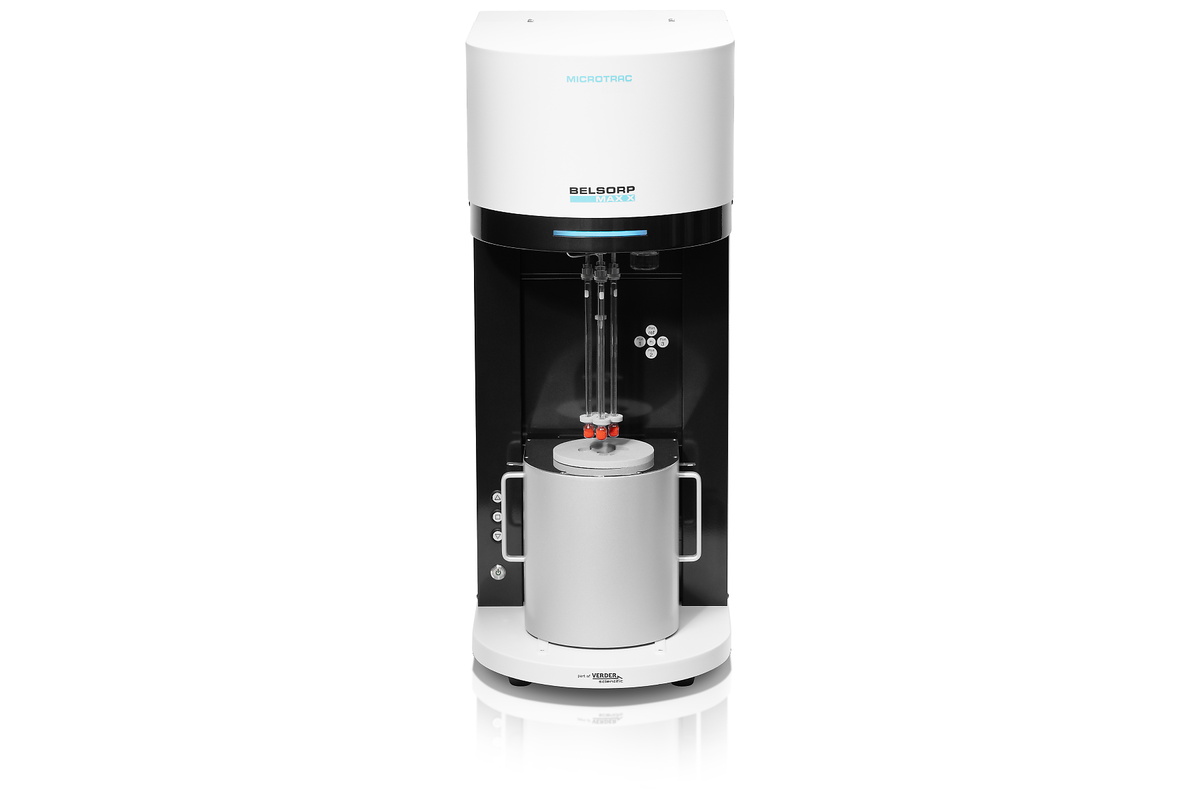

BELSORP MAX X di Microtrac è l'ultimo modello della serie BELSORP MAX, caratterizzato da un design più compatto e da un peso inferiore. Questo analizzatore ad alta precisione per l'adsorbimento di gas e vapori può misurare fino a quattro campioni in un vasto range di pressioni e temperature. BELSORP MAX X copre un'ampia gamma di capacità di analisi che variano dall'area superficiale specifica, alla distribuzione delle dimensioni dei pori, all'adsorbimento di gas e vapori fino al chemisorbimento.
Combinando trasduttori di pressione ad alta precisione (133,3 kPa, 1,333 kPa e 0,0133 kPa) con valvole pneumatiche a tenuta stagna e guarnizioni metalliche, l'analizzatore dispone di una tecnologia superiore per ridurre al minimo le perdite di gas e consentire livelli di vuoto estremi. La temperatura all'interno del BELSORP MAX X è accuratamente controllata grazie a una tecnologia all'avanguardia, dal blocco manifold riscaldato (50 °C, opzionale 80 °C) e dal bagno d'aria al campione, mentre le linee gas/vapore elettrolucidate impediscono la bagnatura superficiale e la corrosione.
Inoltre, il nuovo software operativo BELCONTROL facilita la comprensione della struttura e della durata dei materiali attraverso l'analisi della stabilità ciclica, migliora l'efficienza della misurazione e della manutenzione e invia i risultati della misurazione via e-mail, il tutto per massimizzare la produttività dei campioni. BELMASTER è il software di analisi dedicato alle valutazioni avanzate dei materiali. Questo strumento è conforme alle norme ISO 9277, 15901-2 e 18852 e può essere utilizzato per varie morfologie di materiali, come corpi stampati, pellet e polveri fini.
Video di prodotto

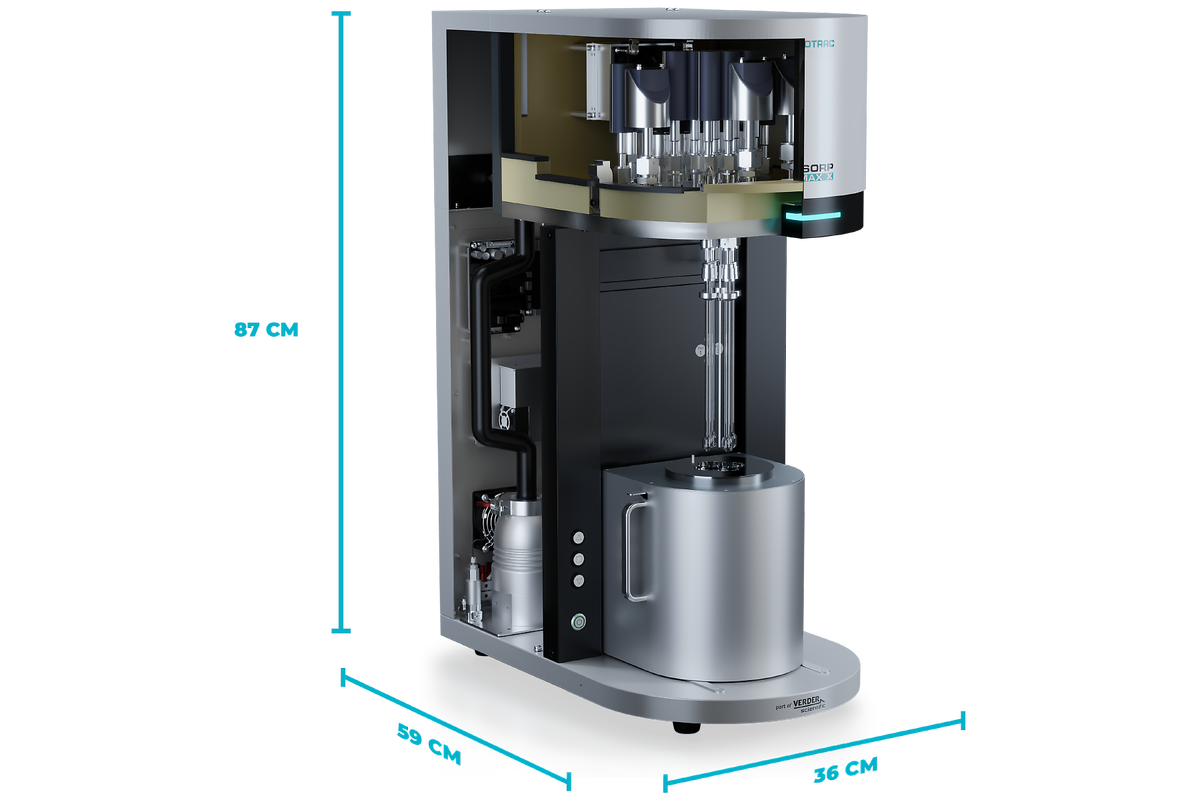

MaXximizza lo spazio in laboratorio riducendo al minimo l'ingombro! Lo spazio necessario per il laboratorio si riduce di quasi il 50% rispetto ai prodotti alternativi.
AFSMTM: La più alta riproducibilità disponibile su qualsiasi strumento di adsorbimento
Invece di cercare di controllare il livello approssimativo del refrigerante liquido, il nostro metodo innovativo di monitoraggio continuo delle variazioni dello spazio libero nella cella di riferimento - Advanced Free Space Measurement (AFSMTM) - ha dimostrato di fornire una maggiore precisione di misura. Compensa accuratamente le fluttuazioni dello spazio libero dovute a fattori ambientali quali:
Opzione di adsorbimento del vapore
All'interno del BELSORP MAX X, tutte le linee gas, i misuratori, ecc. sono installati in una camera d'aria termostatica (50 °C) coperta da materiale termicamente isolante. Lo strumento a temperatura completamente controllata evita gli effetti di condensazione dei vapori e consente di effettuare diverse misure di adsorbimento dei vapori. Include misure con vapori organici fino a 40 °C (strumento standard; modello HT fino a 70 °C). La valutazione dell'idrofilia/idrofobicità e la misurazione della capacità di adsorbimento dei VOC sono ulteriori possibilità di applicazione.
Ampia gamma di prodotti
BELSORP MAX X è disponibile in diversi modelli per un'ampia gamma di applicazioni. Microtrac offre la soluzione perfetta per le esigenze individuali di ogni cliente.

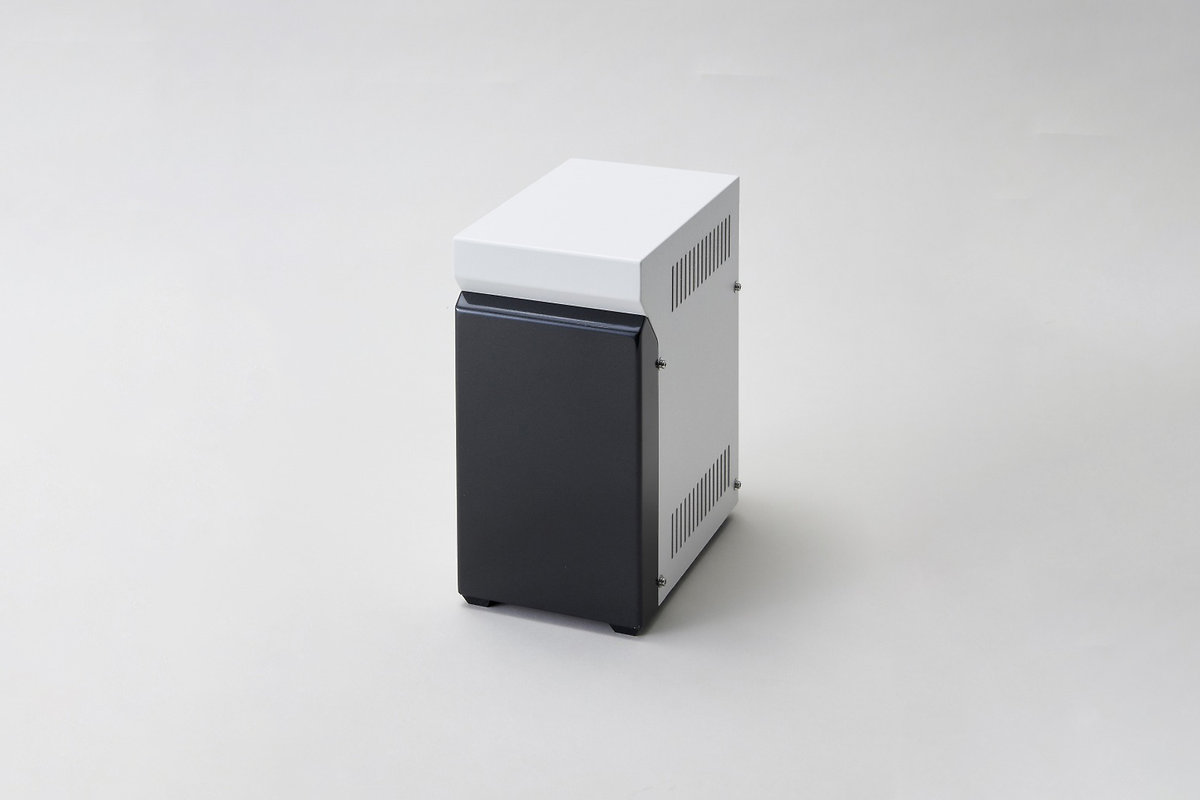

Selettore di gas per diversi adsorbenti
Nella configurazione standard sono disponibili tre porte gas (resistenti alla corrosione). Per espandere una linea standard a quattro linee di gas, è possibile aggiungere un sezionatore di gas. Le linee di gas possono essere ampliate da 3 a 6, 9 e 12 linee.
Controllo della temperatura di misura
Sono disponibili Dewar, bagni d'acqua e riscaldatori che coprono un'ampia gamma di temperature di misura. Il riscaldatore può essere utilizzato sia per le misure che per la preparazione dei campioni.
Il BELSORP MAX X HT è un modello speciale che consente l'adsorbimento di vari tipi di vapore (vapore acqueo, VOC e altro) a temperature più elevate rispetto alla versione normale. Il blocco del collettore può essere riscaldato fino a 80°C, consentendo un campo di applicazione più ampio in condizioni più realistiche. Gli strumenti sono utilizzati in campi di applicazione quali:
The BELSORP MAX X HP has been added as a custom solution to the BELSORP MAX X product line to enable gas adsorption, BET surface area, pore size distribution, vapor adsorption, and the evaluation of adsorption rates at high pressure up to 900 kPa. The instrument is used in application fields like:
BELSORP MAX X offre quattro porte indipendenti e una porta dedicata per la misurazione della pressione del vapore saturo. Fino a tre porte possono essere equipaggiate con un set unico di trasduttori di pressione (0,0133 kPa, 1,33 kPa, 133,3 kPa) per una migliore analisi dei micropori, consentendo misurazioni completamente indipendenti e simultanee su un ampio intervallo. A seconda dell'applicazione, è possibile selezionare due modalità di misurazione. La modalità ad alta precisione e la modalità multi-campione sono entrambe disponibili per le misurazioni a partire dalla pressione relativa più bassa P/P0 = ~10-9.

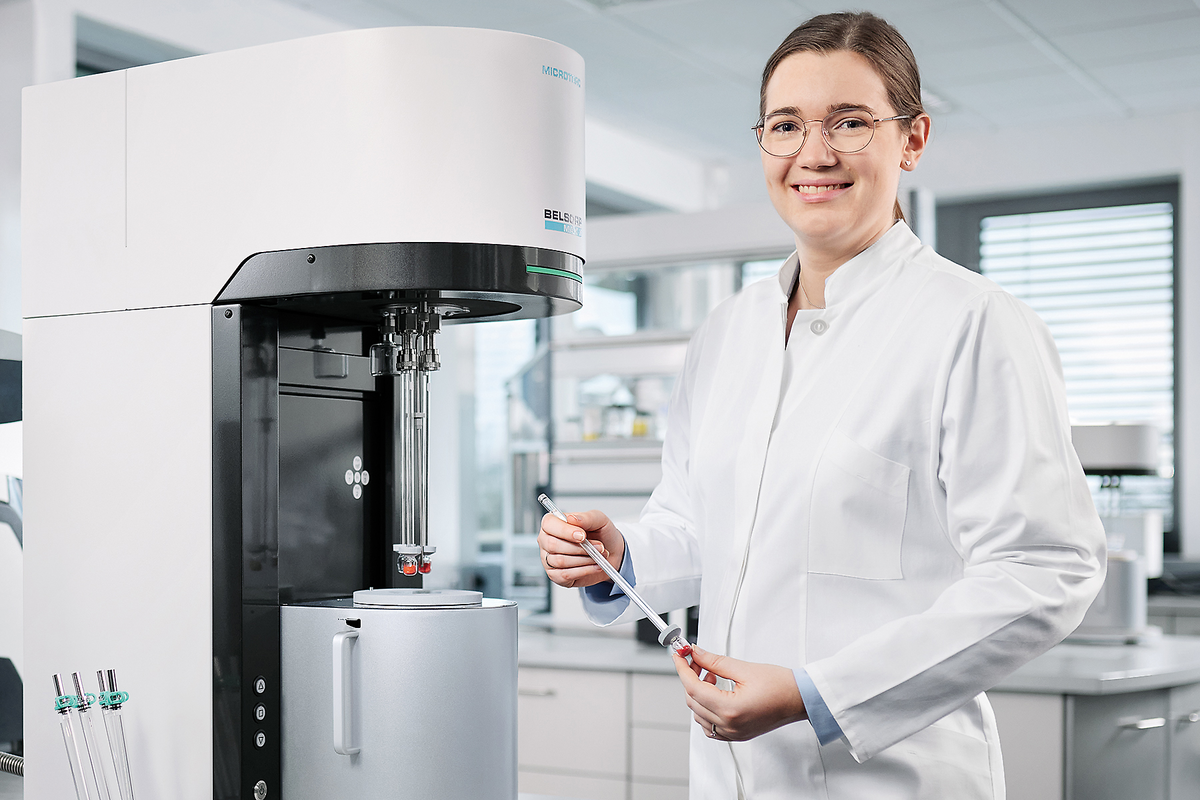

La modalità ad alta precisione consente l'acquisizione simultanea di isoterme di adsorbimento/desorbimento per un massimo di tre campioni. La quarta porta utilizza una cella campione vuota come riferimento per la misura precisa delle variazioni di spazio libero/volume morto (tecnologia brevettata AFSMTM). Inoltre, una porta speciale consente di misurare con precisione la pressione di saturazione del vapore in qualsiasi momento. Questa modalità è consigliata per scopi di ricerca e sviluppo, ad esempio per valutare piccoli volumi di campione nello sviluppo di materiali.
La modalità multi-campione consente all'utente di ottenere isoterme di adsorbimento/desorbimento fino a quattro campioni contemporaneamente, mentre la pressione di saturazione del vapore viene determinata in qualsiasi momento tramite una porta dedicata. A differenza della modalità ad alta precisione, il calcolo della variazione dello spazio libero nel tubo campione si basa su un file di misura precaricato. Questa modalità è consigliata per applicazioni come il controllo qualità, quando i campioni sono già stati caratterizzati in grandi quantità.
Le due caratteristiche seguenti riducono il tempo di misura di circa il 50-70%:

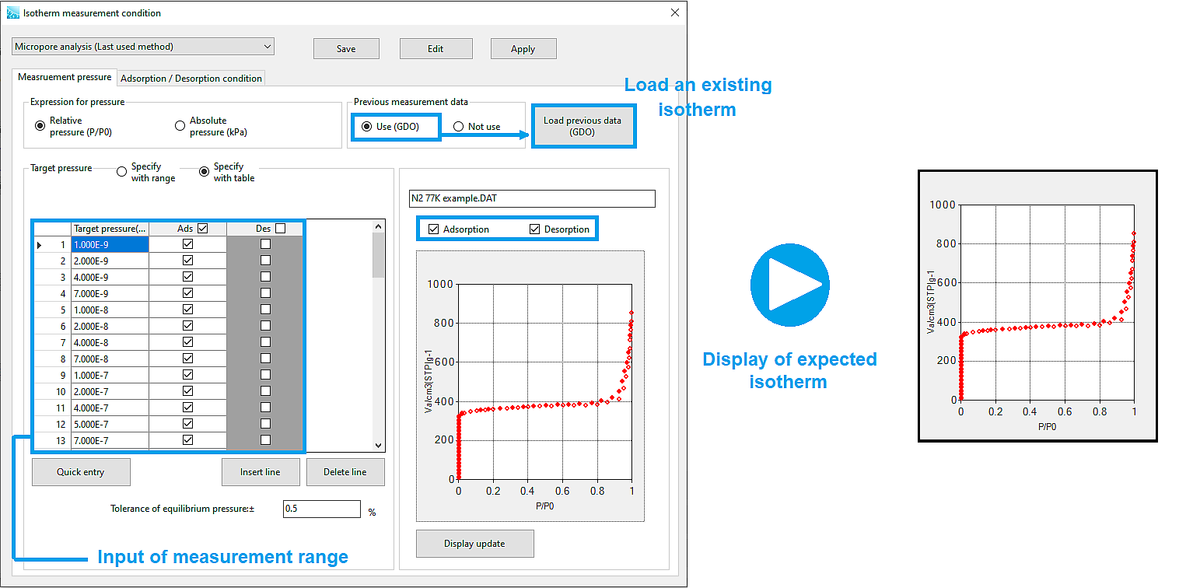

Caricando un'isoterma di adsorbimento precedentemente misurata, vengono determinate automaticamente le condizioni di misura ottimali per i campioni. Ogni punto di misura può essere comodamente aggiunto o cancellato, consentendo all'utente di determinare facilmente la quantità di gas da iniettare.
Determinando la pressione di ingresso del gas in base all'ambiente di installazione (pressione secondaria della bombola di gas) prima della misurazione, la valvola di controllo viene automaticamente ottimizzata per velocità e prestazioni, riducendo con successo il tempo di misurazione.
Sono possibili diverse misure di adsorbimento di gas e vapori. Grazie agli accessori dedicati, è possibile mantenere un ampio intervallo di temperatura durante l'analisi o il pretrattamento.
Le misure possono essere effettuate su una varietà di materiali, tra cui pellet, stampi, substrati, nonché polveri e altri materiali che non devono essere esposti all'atmosfera. Il connettore è dotato di un tubo di campionamento con diametro esterno di φ9 mm o φ14 mm. È possibile fornire tubi di campionamento speciali per campioni più grandi, come i pellet, e anche i campioni di polvere fine più piccoli possono essere facilmente misurati con i tubi di campionamento appropriati.
La versatilità delle apparecchiature BELSORP è davvero all'avanguardia a livello mondiale. Le numerose caratteristiche e capacità sono completate da BELCONTROL, il software operativo intuitivo e facile da usare. Il software guida l'utente passo dopo passo attraverso il processo di analisi. Ciò include l'impostazione delle condizioni di analisi, l'esecuzione delle misure, il riempimento e l'impostazione del bagno di azoto liquido o altro, la sostituzione della bombola di gas, le fasi di degassificazione e molto altro ancora. Il software è stato progettato per rendere lo strumento accessibile e utilizzabile da tutti, anche dagli utenti meno esperti.
Per gli utenti inesperti o per le misure di campioni sconosciuti, BELCONTROL richiede solo le informazioni di base sul campione (nome, massa, ecc.), le condizioni di pretrattamento (se non eseguite esternamente) e il campo di misura.
È possibile un controllo dettagliato della configurazione e delle impostazioni di misura per ottimizzare le condizioni di misurazione (ad es. impostazioni di dosaggio, criteri di equilibrio, opzione di prova di tenuta, ecc.) Ciò consente all'utente di personalizzare completamente l'analisi del campione in base alle proprie esigenze.
| BELCONTROL | ||
| Quick BET | si | Superficie BET in più punti in meno di 20 minuti |
| Analisi senza elio | si | AFSMTM 2 consente di effettuare misure senza He con una precisione ineguagliabile |
| Cinetica di adsorbimento | opzionale | Misure della velocità di adsorbimento per l'analisi della diffusione |
I dati possono essere analizzati mediante trascinamento. È possibile modificare facilmente la sovrapposizione dei grafici, la scala degli assi X-Y, la conversione delle unità, i marcatori dei punti e i colori. Il colore può essere impostato per i singoli dati per migliorare la visibilità degli stessi dati in diversi tipi di analisi. La schermata con i risultati dell'analisi può essere salvata. Anche se il PC viene spento, l'analisi può essere eseguita nuovamente dallo stato salvato al riavvio del PC. I risultati dell'analisi possono essere facilmente convertiti in formato MS Excel mediante drag & drop.
La funzione di impostazione dell'analisi di routine è utile per eseguire più volte la stessa analisi. I dati definiti dall'utente possono essere salvati come isoterme di riferimento per l'analisi della distribuzione dei pori, t-plot e α. Tutte le operazioni possono essere visualizzate con un solo clic del tasto destro del mouse. È incluso il software BELSIM (NLDFT / GCMC) per l'analisi della distribuzione dei pori mediante simulazione. La conversione in MS Excel si effettua facilmente con un solo clic del mouse.

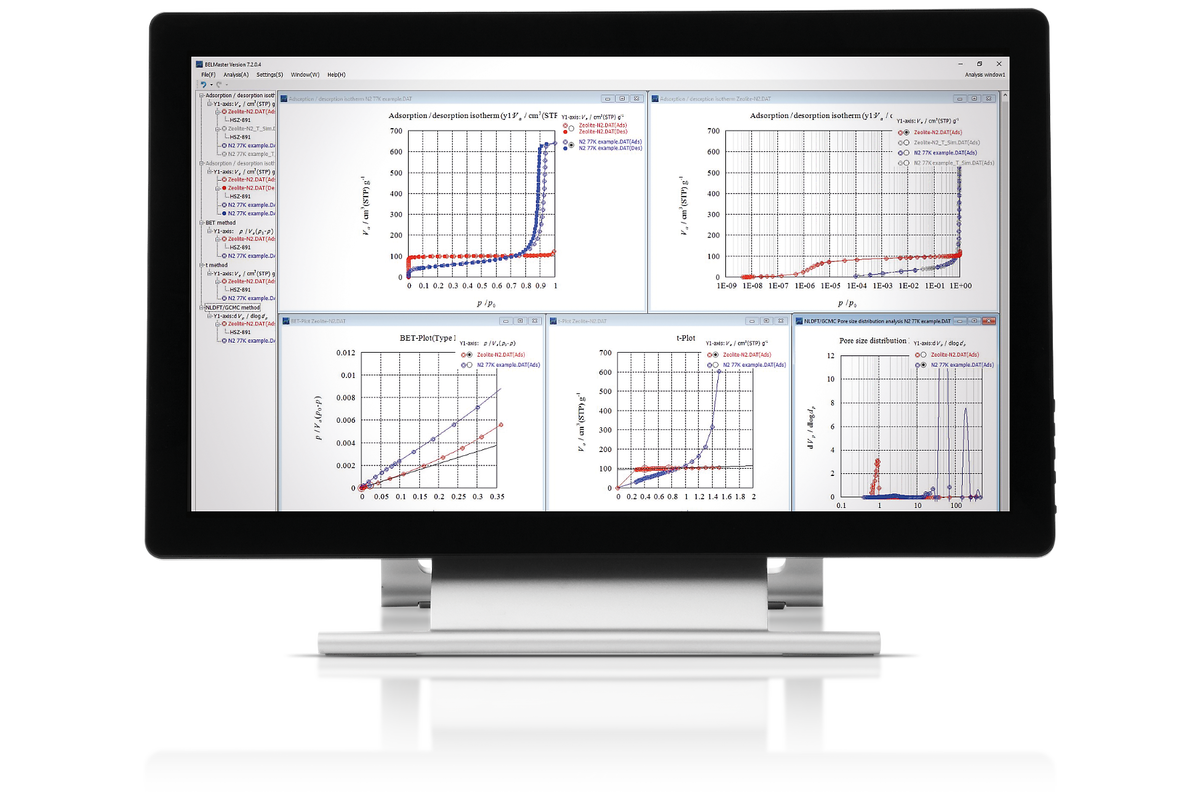

Programmi di analisi BELMASTER
Standard Accessories

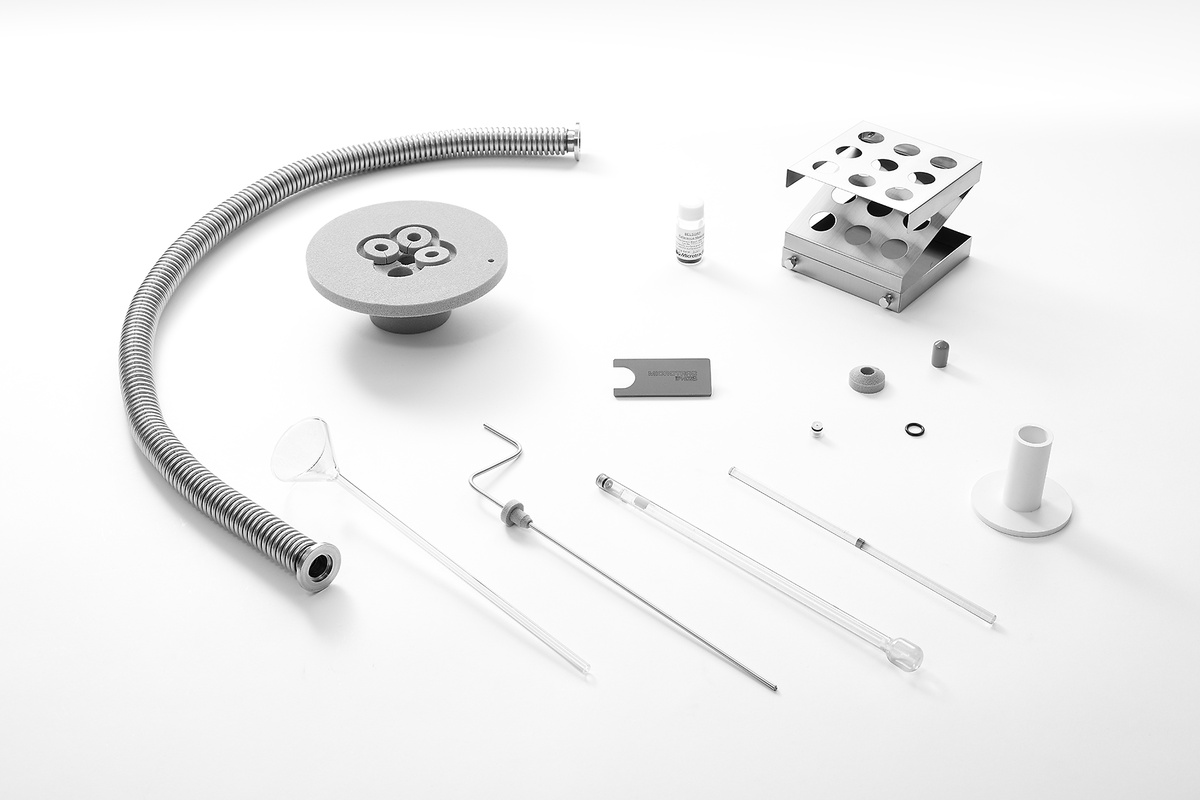

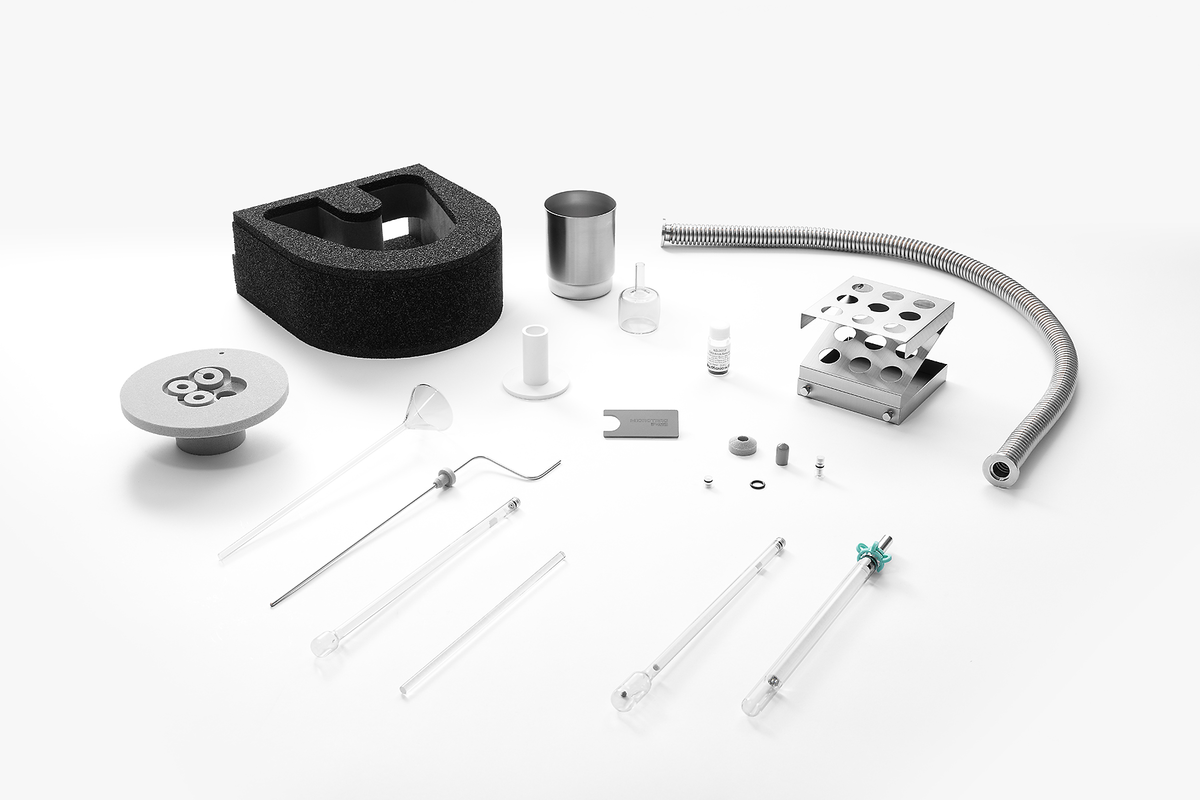

BELSORP MAX X viene fornito con un'ampia gamma di accessori standard come il recipiente Dewar, il coperchio/manicotto di isolamento termico, il tubo P0, le celle di campionamento, le aste di vetro, l'imbuto per i campioni, i supporti per le celle di campionamento, il filtro di prevenzione della dispersione del campione, il campione di riferimento, gli O-ring e altro ancora./p>
Ampia gamma di prodotti
Sono disponibili diversi modelli per una varietà di misure di adsorbimento di gas e vapori. Microtrac propone il modello più adatto combinando i sensori di pressione in base al numero di campioni e alla gamma di valutazione della distribuzione dei pori.

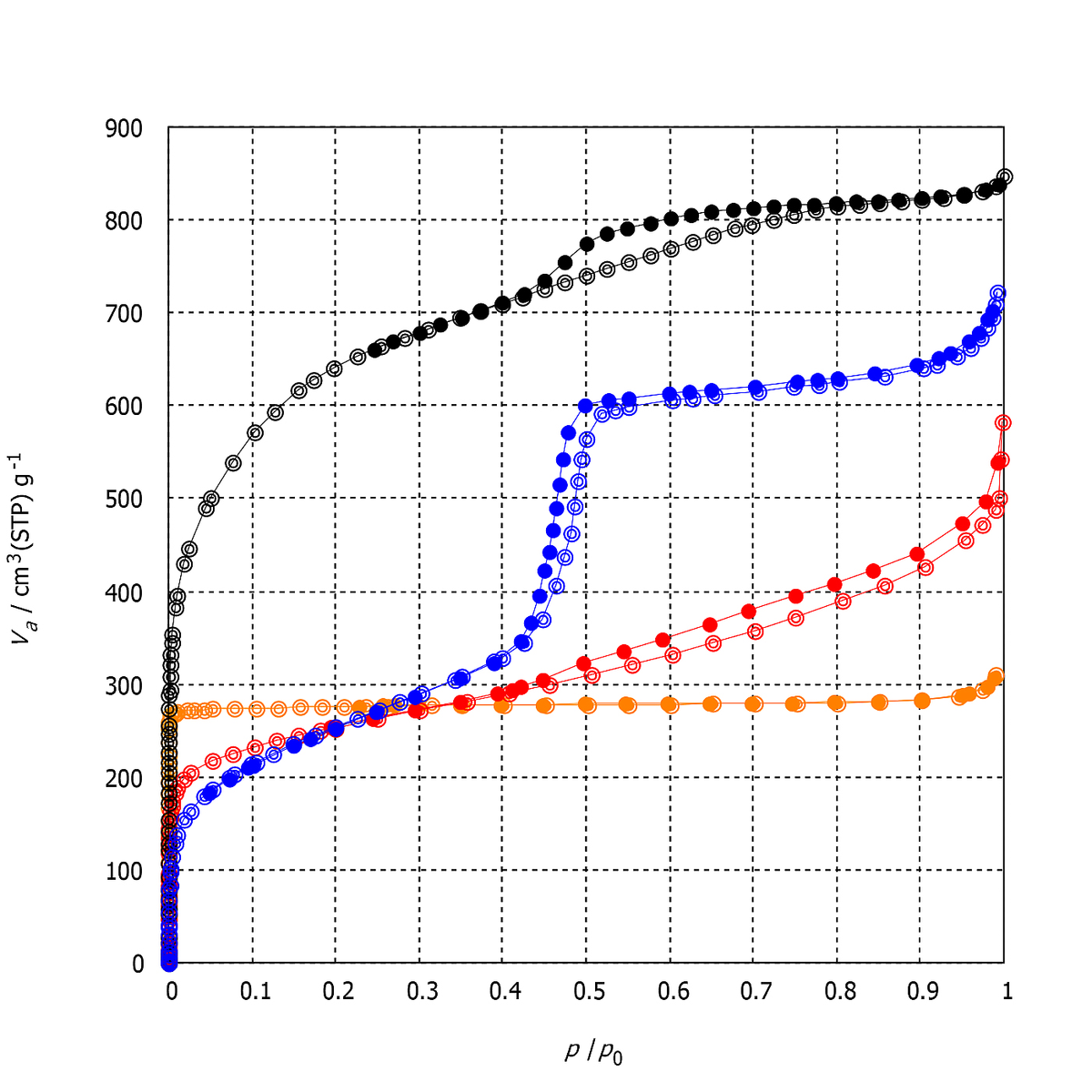

Misure di adsorbimento dell'azoto a 77K di fibra di carbone attivo (nero), MCM-41 (blu), struttura metallo-organica MIL-160 (arancione) e catalizzatore PdC (rosso)

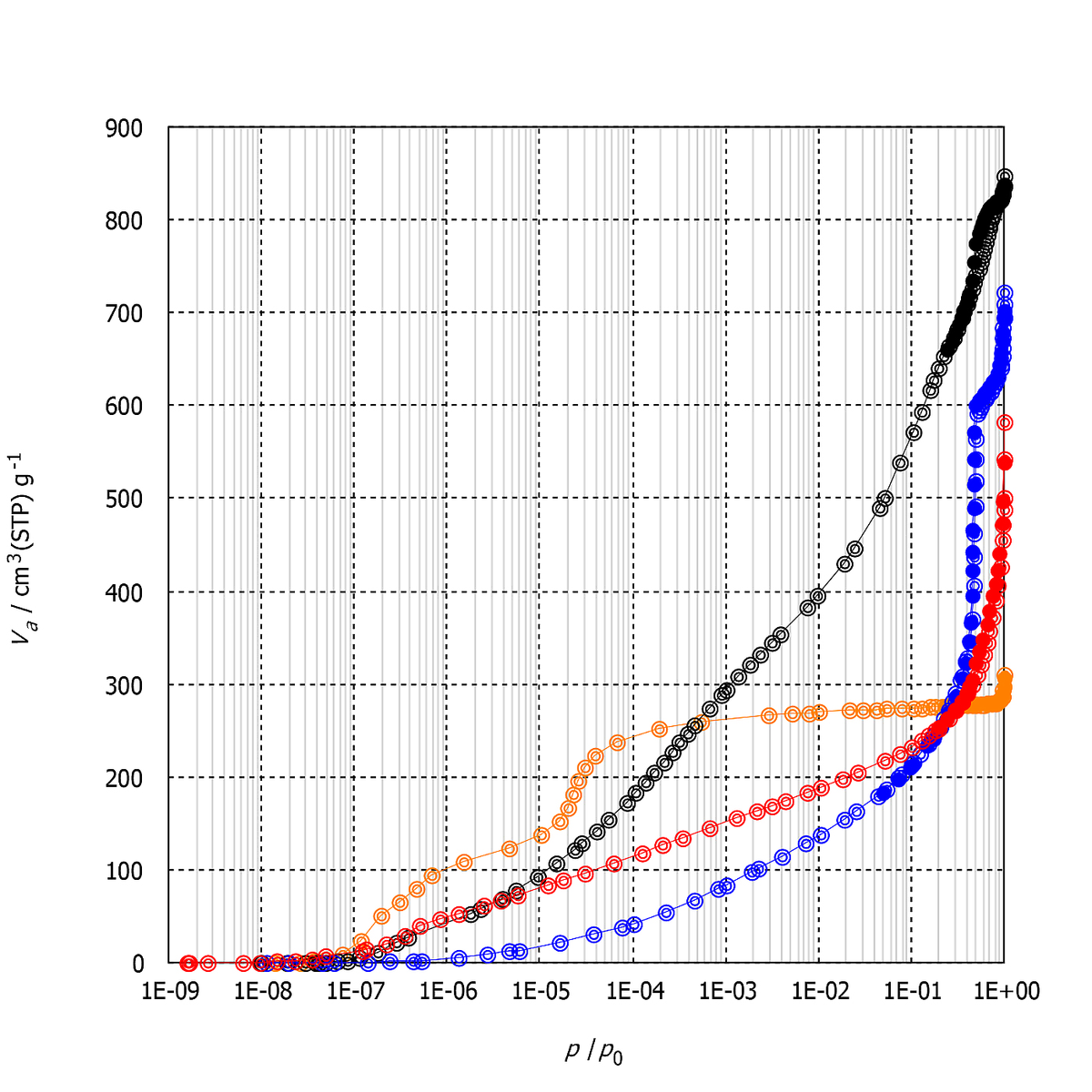

Misure di adsorbimento di azoto in scala logaritmica a 77K di fibra di carbone attivo (nero), zeolite MCM-41 (blu), struttura metallo-organica MIL-160 (arancione) e catalizzatore PdC (rosso)

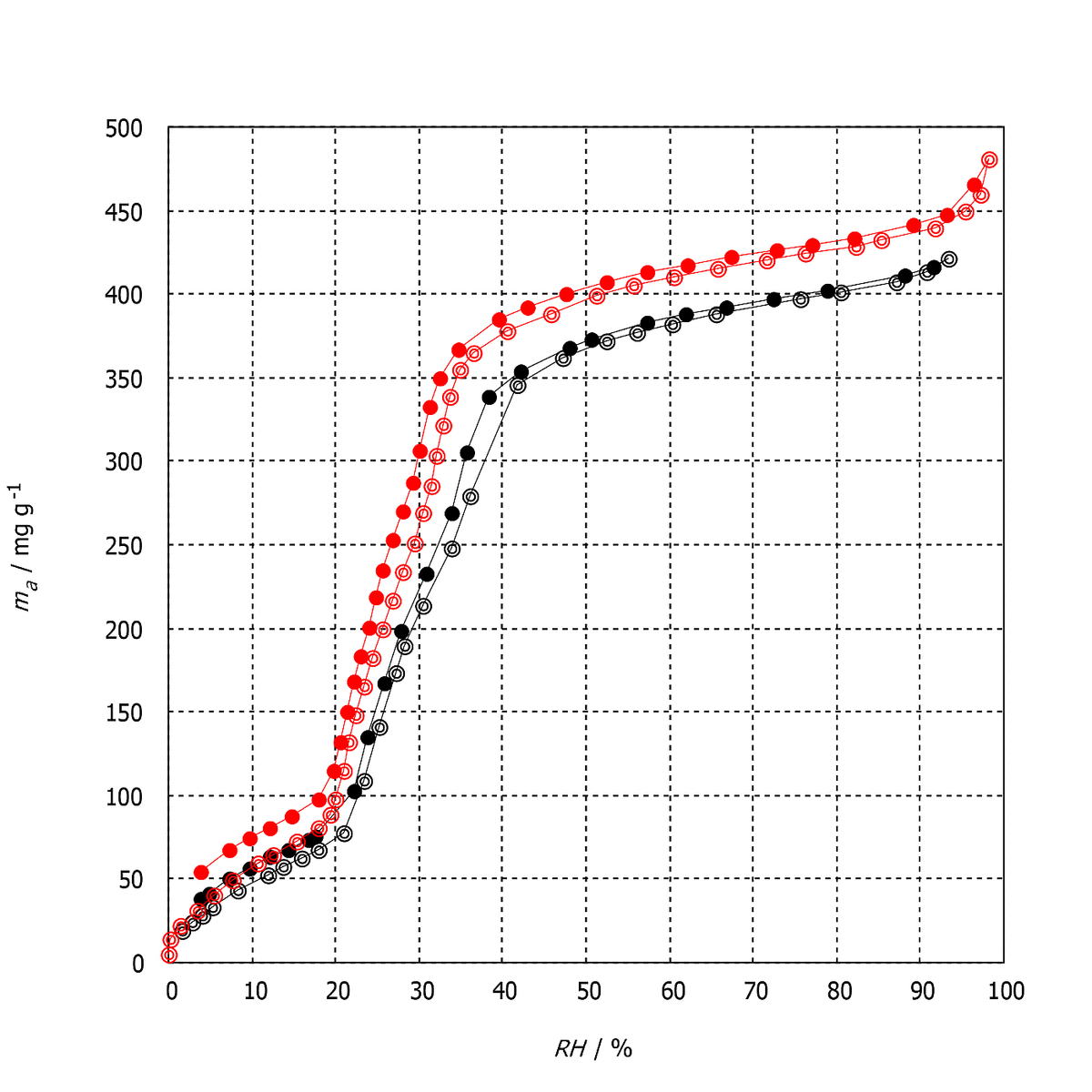

Misure di assorbimento dell'acqua della struttura metallo-organica UiO-66 a 25 °C (rosso) e 40 °C (nero)

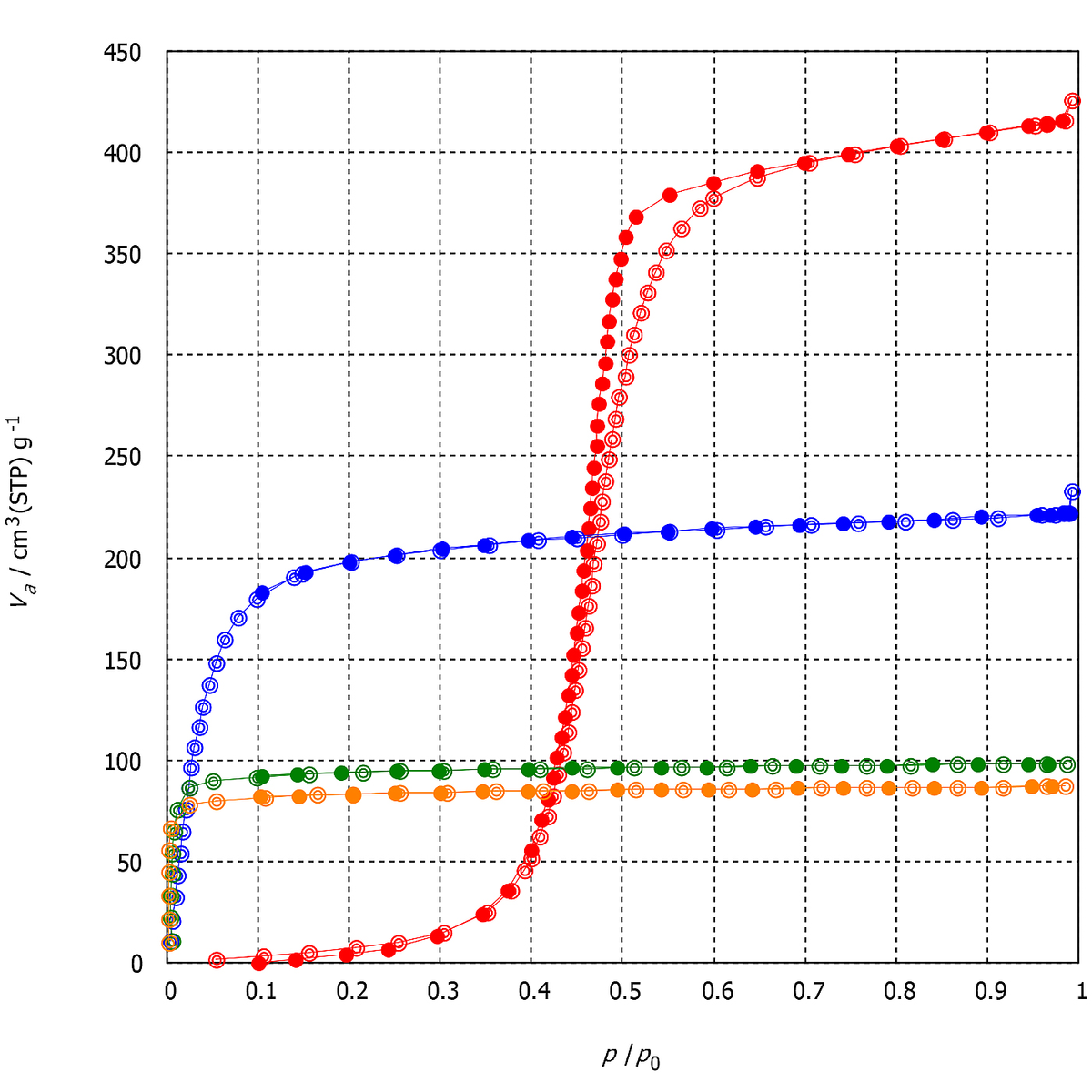

Misure di adsorbimento di vari vapori di fibre di carbone attivo H2O a 20 °C (rosso), CH3OH a 15 °C (blu), C6H6 a 20 °C(verde), and CCl4 a 20 °C (arancione)
BELSORP MAX X può essere utilizzato in un'ampia gamma di applicazioni, tra cui catalizzatori, batterie, fibre, materiali polimerici, prodotti farmaceutici, pigmenti, cosmetici, polveri magnetiche, membrane di separazione, filtri, toner, cemento, ceramica e materiali semiconduttori.
Per trovare la soluzione migliore per le vostre esigenze sulla caratterizzazione granulometrica, visitate il nostro database applicativo
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
N.B. Le seguenti specifiche rappresentano un esempio di configurazione.
Ci contatti per definire la configurazione più adatta alle Sue esigenze!
| Principio di misurazione | Manometric method (volumetric method) + AFSM™ or AFSM™2 |
| Gas di adsorbimento | N2, Ar, Kr, CO2, H2, O2, CH2, NH2, NO, CO, Butane and other non-corrosive gases |
| Vapore di adsorbimento | H2O, MeOH, EtOH, C6H6, e altri vapori non corrosivi |
| Porte Gas | 3 porte (opzionale: fino a 12 porte) |
| Numero di misurazioni | MAX X: max. 4 ports simultaneously MAX X-HT: max. 4 ports simultaneously MAXX-HP: max. 3 ports simultaneously |
| Range di misura (superficie specifica) | 0,01 m2/g e oltre (N2) 0,0005 m2/g e oltre (Kr) (a seconda della densità del campione) |
| Campo di misura (distribuzione delle dimensioni dei pori) | 0.35 - 500 nm |
| Measurement range (gas adsorption isotherm) | MAX X: P/P0 = 10-8~0.997 (N2@77.4K, Ar@87.3K) MAX X-HT: max. P/P0 = 10-6~0.997 (N2@77.4K, Ar@87.3K) MAXX-HP: P/P0 = 10-8~0.997 (N2@77.4K, Ar@87.3K) |
| Campo di misura (isoterma di adsorbimento dei vapori) | MAX X: P/P0 = ~0.95 @40°C MAX X-HT: P/P0 = ~0.95 @80°C MAXX-HP: P/P0 = ~0.95 @40°C |
| Measurement range (high pressure gas adsorption isotherm) | MAX X: - MAX X-HT: - MAXX-HP: 10Pa~900kPa |
| Pressure transducer (1MPa: 7500 Torr) | MAX X: - MAX X-HT: - MAXX-HP: 1 unit |
| Trasduttore di pressione (133 kPa: 1000 Torr) | MAX X: 6 units MAX X-HT: 6 units MAXX-HP: 5 units |
| Trasduttore di pressione (1.33 kPa: 10 Torr) | MAX X: max. 4 units MAX X-HT: 4 units MAXX-HP: 3 units |
| Trasduttore di pressione (0.0133 kPa: 0.1 Torr) | MAX X: max. 3 units MAX X-HT: - MAXX-HP: 2 units |
| Forno termostatico ad aria | MAX X: 50°C MAX X-HT: 80°C MAXX-HP: 50°C |
| Manometro / pompa del vuoto | Cold cathode gage (Optional)/Turbo molecular pump + rotary pump (or diaphragm pump) |
| Temperatura di misura (recipiente Dewar) | LN2, Temperatura LAr; tempo di mantenimento: 80 h |
| Temperatura di misurazione (riscaldatore di pretrattamento) | 50 - 550°C |
| Temperatura di misurazione (bagno d'acqua) | -10 - 80°C (constant temperature circulator) |

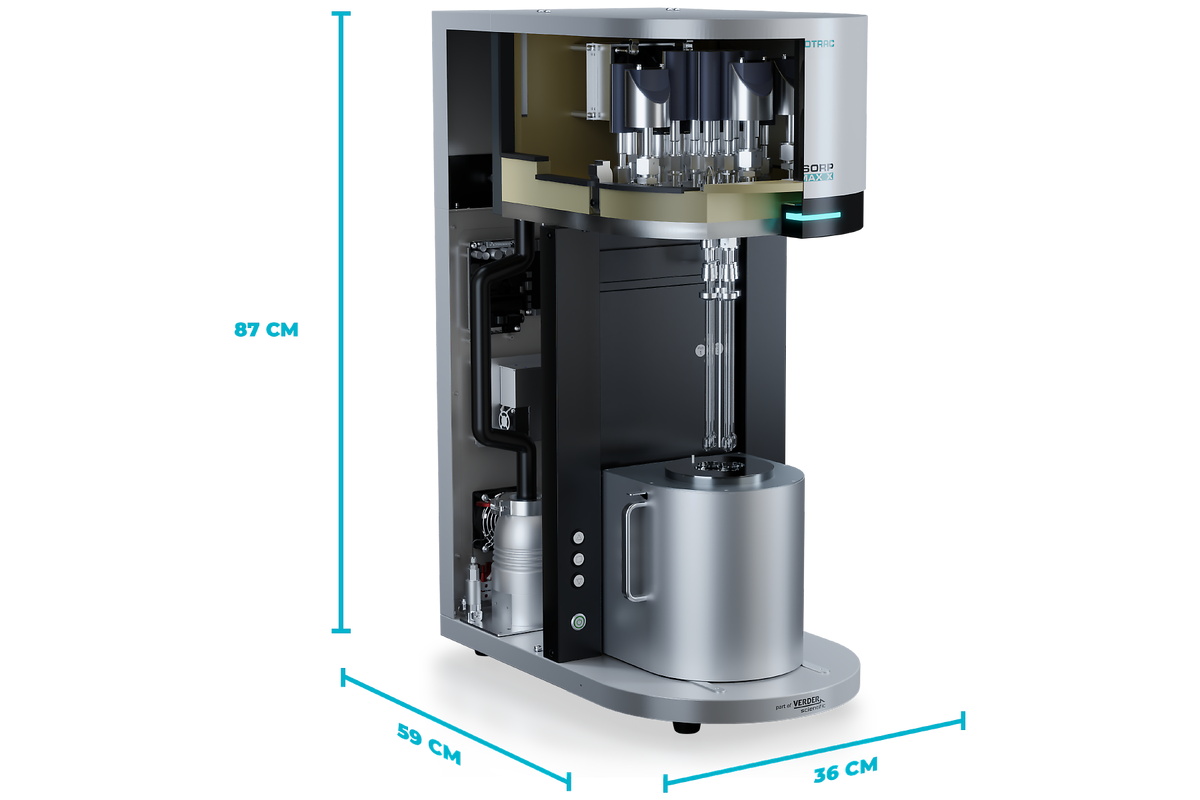

| Dimensioni (L x A x P) | 360 x 870 x 590 mm |
| Peso (corpo principale) | 50 kg |
| Gas | He, adsorption gas pressure: 0.1MPa (G) Joint: 1/8" Swagelok joint Valve operan gas pressure: 0.5 - 0.6 Mpa (G) Joint: 1/4" one-touch pipe contact |
| Energia | AC 100 - 240 V/400W (pompa rotativa non inclusa) |
| Certificato CE | si |
| Software operativo | Sistema operativo Windows 10 o superiore, CPU Intel(R) Core i5 o superiore 2 GB di memoria o superiore, 5 GB di spazio su HDD o superiore |
| Monitor Consigliato | Monitor Full HD |
Soggetto a modifiche tecniche ed errori
