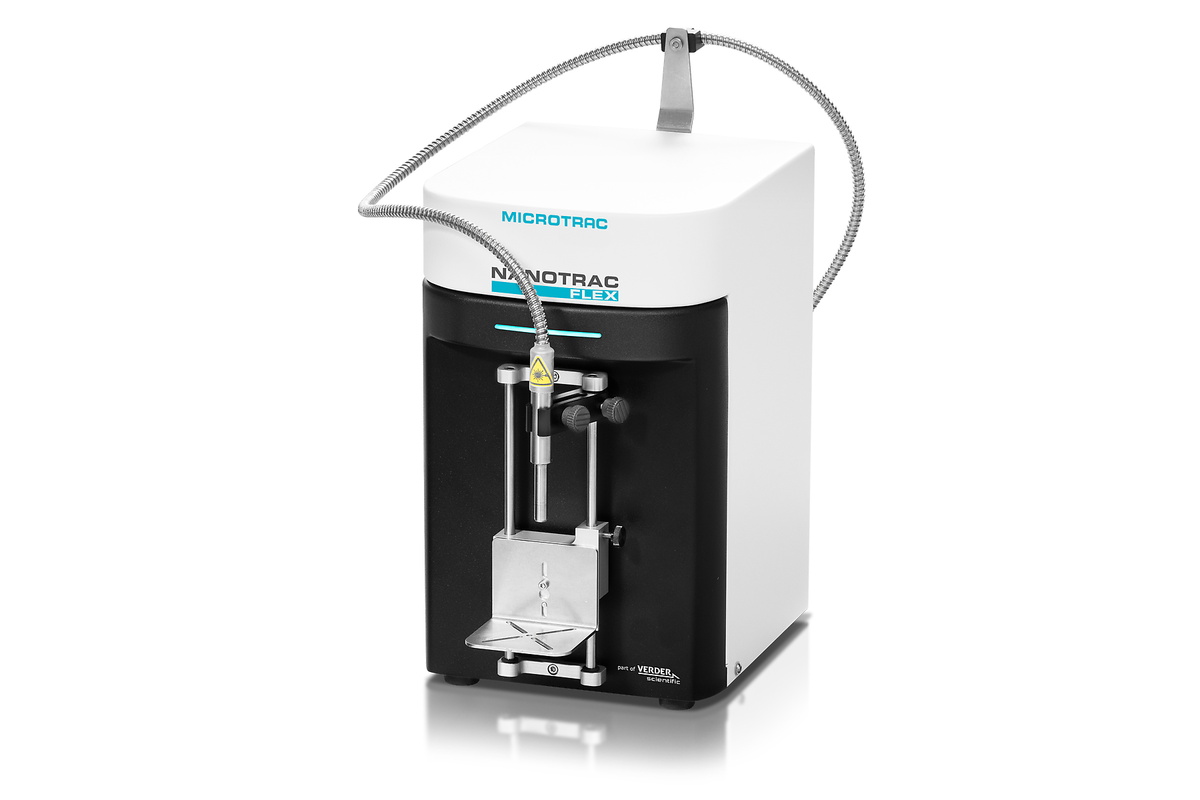

NANOTRAC Flex di Microtrac è un analizzatore di nanoparticelle altamente flessibile basato sul Dynamic Light Scattering (Diffusione dinamica della luce - DLS) che fornisce informazioni sulla dimensione, concentrazione e peso molecolare delle particelle. Consente misurazioni più veloci grazie all'affidabile tecnologia, maggiore precisione e migliore accuratezza. Tutto questo combinato in un compatto analizzatore DLS con una rivoluzionaria sonda ottica fissa.
Con il design unico e flessibile della sonda e l'uso del metodo di rilevamento laser amplificato nel NANOTRAC FLEX, l'utente può scegliere un recipiente appropriato come cella di misurazione per soddisfare le esigenze di qualsiasi applicazione. Questo design consente anche misurazioni di campioni su un ampio intervallo di concentrazione, campioni monomodali o multimodali, il tutto senza una conoscenza preliminare della distribuzione granulometrica delle particelle. Ciò è reso possibile grazie all'uso del metodo Frequency Power Spectrum (FPS) invece della classica spettroscopia di correlazione fotonica (PCS).

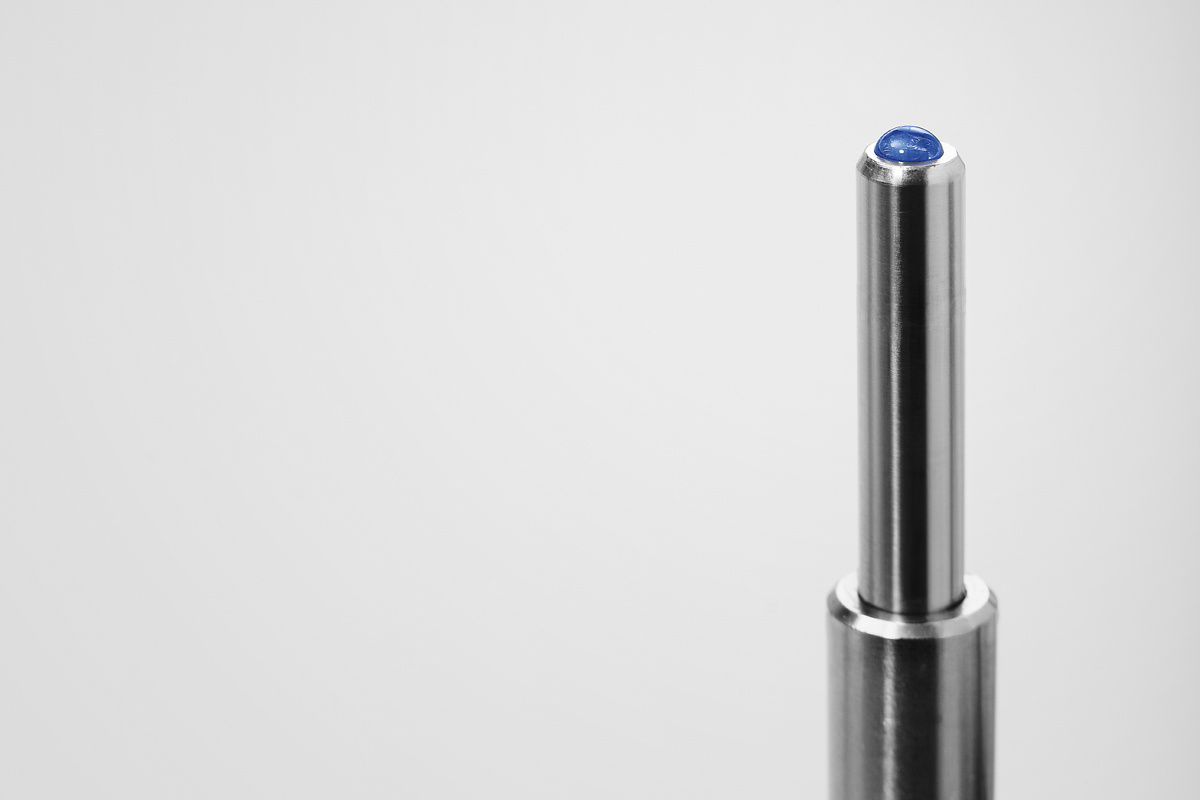

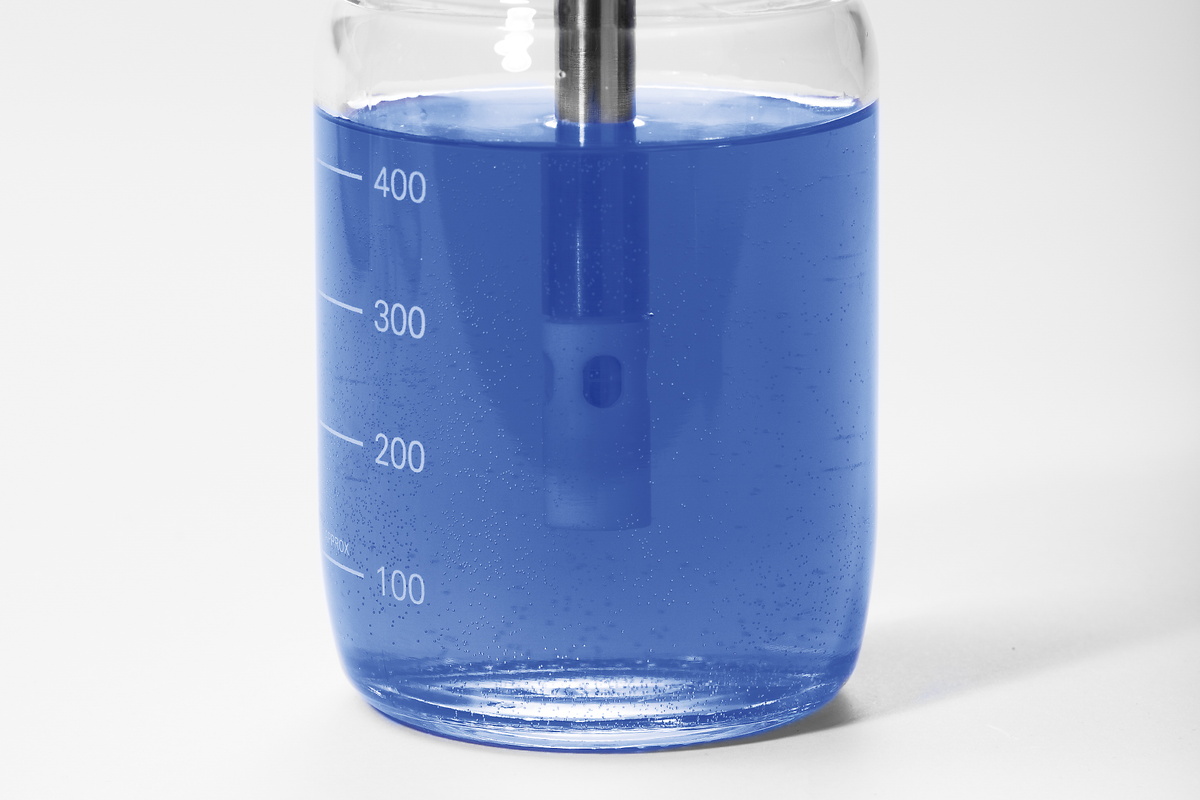

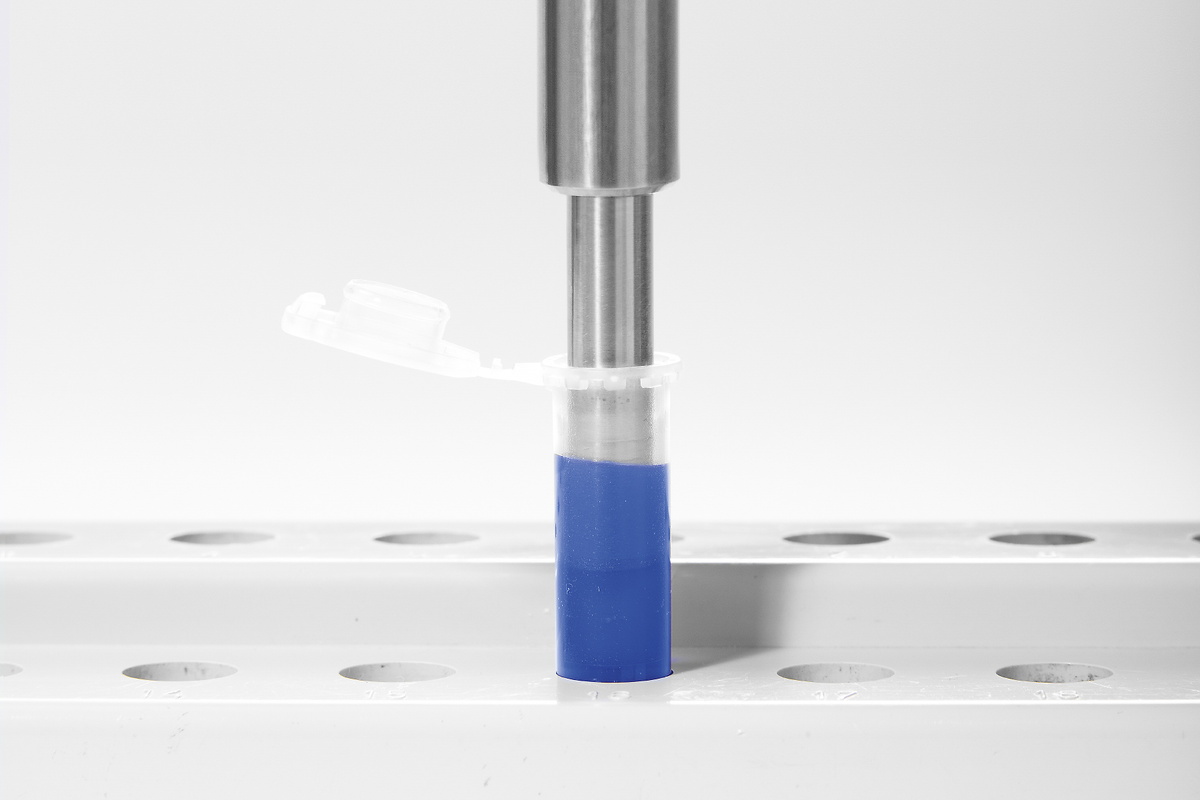

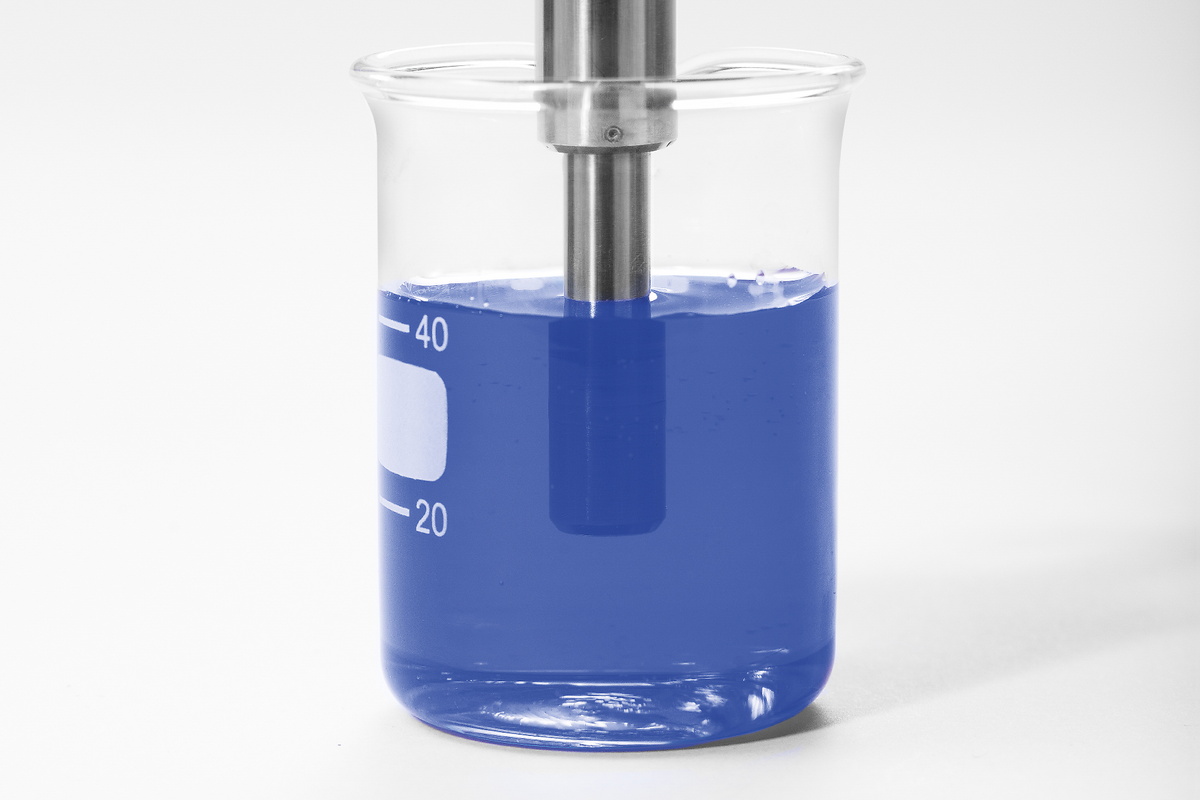

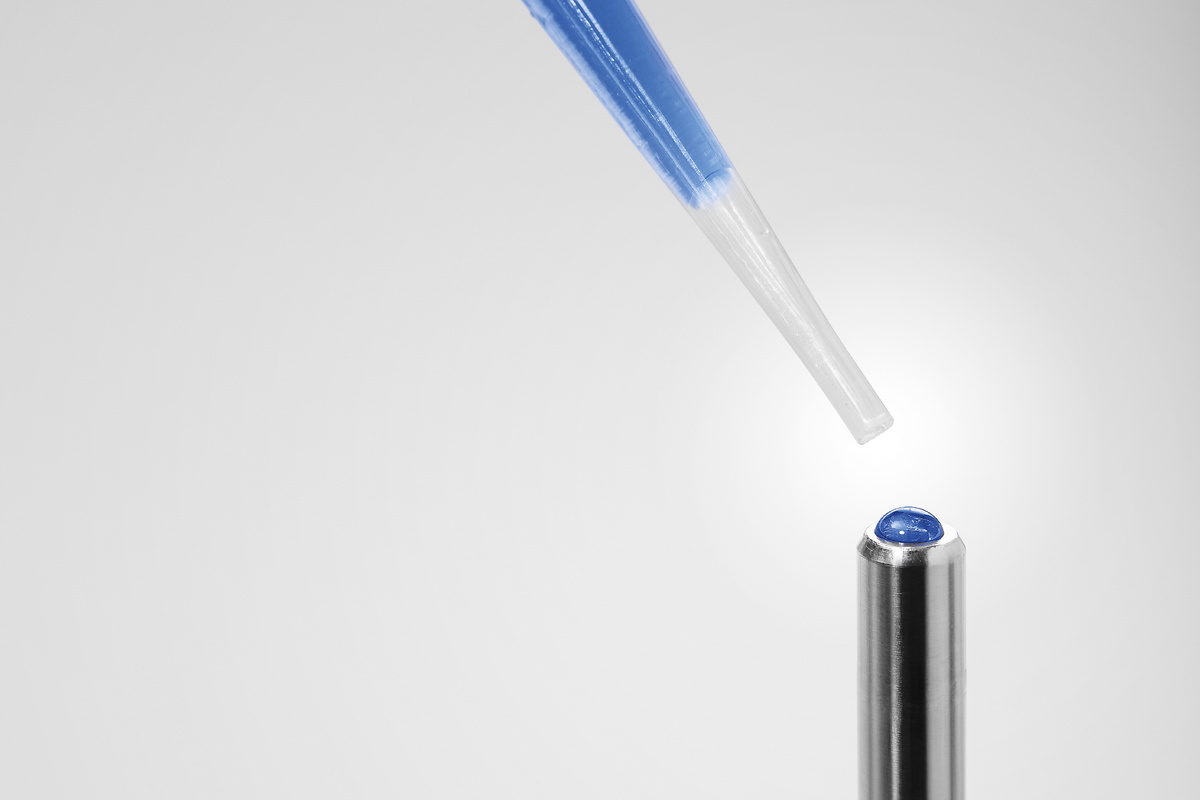

Il design unico della sonda NANOTRAC FLEX consente di misurare fino a una sola goccia, richiedendo quindi solo un volume minimo di campione. La sonda si inserisce facilmente anche in una Eppendorf Tube® da 1,5 ml. Con NANOTRAC FLEX, ogni recipiente può essere utilizzato come recipiente di misurazione e non sono necessarie cuvette di alcun tipo. Ciò rende possibile utilizzare la sonda in linea per monitorare la crescita delle particelle durante una reazione.
Durante una reazione, la dispersione scorre o si agita. Il movimento di dispersione oscurerà il moto browniano e normalmente non sarà possibile effettuare un'analisi della diffusione dinamica della luce.

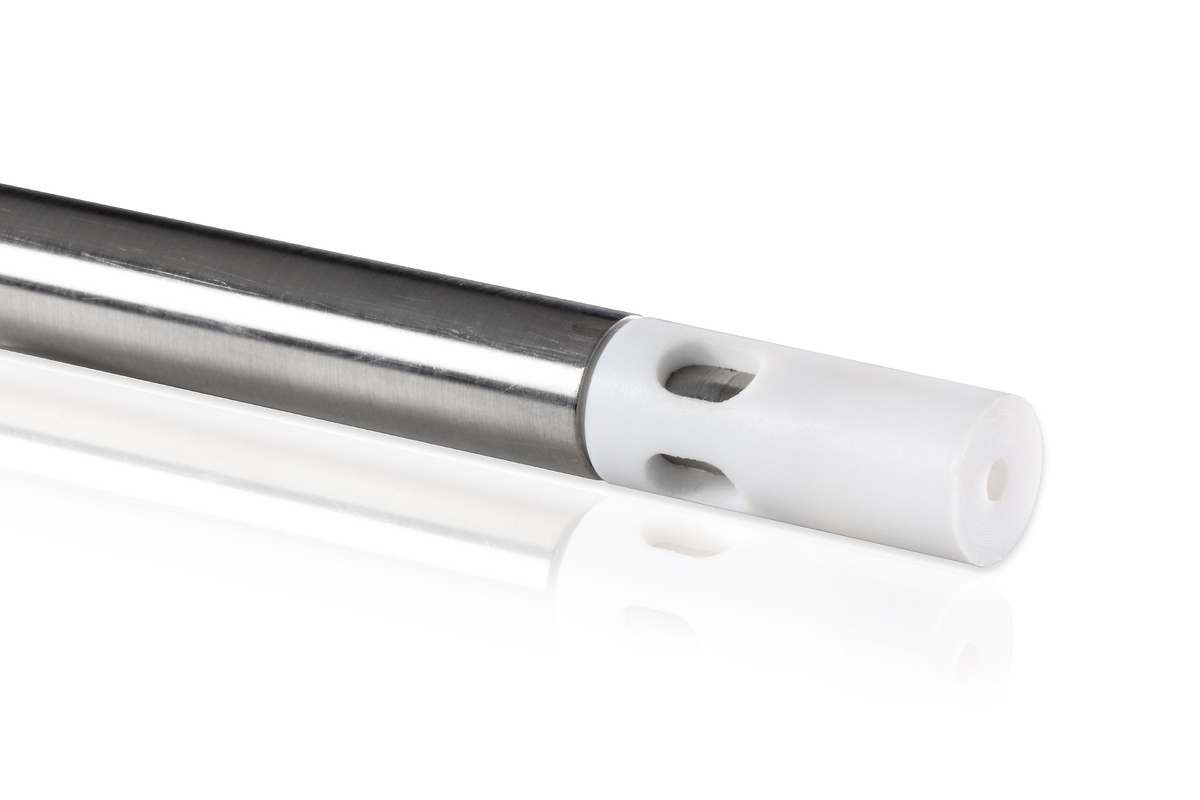

Per misurare liquidi in agitazione o in movimento, è possibile utilizzare il FlowGuard. Questo tappo speciale per la punta della sonda NANOTRAC FLEX crea un involucro attorno alla sonda che protegge la superficie di misurazione dal flusso turbolento. Un orifizio garantisce il costante scambio del campione, rallentando il movimento di agitazione all'interfaccia della sonda. Questo design garantisce un'accurata distribuzione delle dimensioni granulometriche che è rappresentativa della sospensione all'esterno della custodia.
Questo design della sonda consente la misurazione di campioni su un ampio intervallo di concentrazione, campioni monomodali o multimodali, il tutto senza una conoscenza preliminare della distribuzione delle dimensioni delle particelle. La sonda è anche molto facile e veloce da pulire tra misurazioni di campioni di qualsiasi tipo. Inoltre, l'utente può scegliere tra un'ampia gamma di celle di misura per soddisfare qualsiasi esigenze applicativa.
The STABINO ZETA provides very fast, precise, and reproducible zeta potential measurements due to its high resolution and data point density, respectively. The STABINO ZETA can measure the zeta potential of particles in a range of 0.3 nm to 300 µm, with a concentration range of up to 40% by volume.
Thanks to the unique measurement technology, the STABINO ZETA can determine five parameters simultaneously within a few seconds. In combination with Microtrac’s DLS analyzer, NANOTRAC FLEX, the size can be measured at the same time, in the same sample.
In addition, the STABINO ZETA has a built-in titration function where all the parameters are analyzed simultaneously at every dosage step. The determination of the isoelectric point is one of the possibilities of titration and is completed within a few minutes.
La versatilità è un grande punto di forza del Dynamic Light Scattering (DLS). Ciò rende il metodo adatto ad'un ampia varietà di applicazioni sia nella ricerca che nell'industria, come prodotti farmaceutici, colloidi, micro emulsioni, polimeri, minerali industriali, inchiostri e molti altri.
farmaceutica
emulsioni
acciaio
Per trovare la soluzione migliore per le vostre esigenze sulla caratterizzazione granulometrica, visitate il nostro database applicativo
Il software DIMENSIONS LS comprende cinque spazi di lavoro chiaramente strutturati per facilitare lo sviluppo dei metodi e il funzionamento dello strumento NANOTRAC. La visualizzazione dei risultati e la valutazione di più analisi sono possibili negli spazi di lavoro corrispondenti, anche durante le misurazioni in corso.
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Metodo | Metodo di riferimento dello scattering retrodiffuso con amplificazione laser |
| Modello di calcolo | Spettro di potenza FFT |
| Angolo di misurazione | 180° |
| Range di misura | 0.3 nm - 10 µm |
| Cella campione | Sonda esterna (in situ) |
| Analisi del potenziale Zeta | no |
| Misurazione del peso molecolare | si |
| Range del peso molecolare | <300 Da -> 20 x 10^6 Da |
| Intervallo di temperatura | +4°C - +90°C |
| Accuratezza della temperatura | ± 0.1°C |
| Misurazione su linea / in linea | si |
| Riproducibilità (dimensione) | =< 1% |
| Misurazione della dimensione del volume del campione | una goccia – ∞ |
| Misura della concentrazione | si |
| Concentrazione del campione | fino a 40 % (a seconda del campione) |
| Fluidi di trasporto | Acqua, solventi organici polari e non polari, acidi e basi |
| Laser | 780 nm, 3 mW |
| Umidità | 90 % senza condensa |
| Dimensioni (L x A x P) | 180 x 300 x 260 mm |
Il banco ottico dell'analizzatore delle dimensioni delle nanoparticelle NANOTRAC FLEX è una sonda contenente una fibra ottica accoppiata con uno splitter a Y. La luce laser è focalizzata su un campione all'interfaccia della finestra della sonda e la dispersione. La finestra in zaffiro ad alta riflettività riflette una parte del raggio laser verso un rilevatore di fotodiodi. La luce laser penetra anche nella dispersione e la luce diffusa della particella si riflette a 180 gradi indietro verso lo stesso rilevatore.
La luce diffusa dal campione ha un segnale ottico basso rispetto al raggio laser riflesso. Il raggio laser riflesso si mescola con la luce diffusa dal campione, aggiungendo l'ampiezza elevata del raggio laser all'ampiezza bassa del segnale di dispersione grezzo. Questo metodo di rilevamento laser amplificato fornisce fino a 106 volte il rapporto segnale / rumore di altri metodi DLS come la spettroscopia di correlazione fotonica (PCS) e il NanoTracking (NT).
Una trasformata veloce di Fourier (FFT) del segnale di rilevamento amplificato al laser produce uno spettro di potenza in frequenza lineare che viene quindi trasformato in spazio logaritmico e deconvoluto per fornire la distribuzione granulometrica risultante. Combinato con il rilevamento laser amplificato, questo calcolo dello spettro di potenza in frequenza fornisce un calcolo affidabile di tutti i tipi di distribuzioni granulometriche delle particelle - stretta, ampia, mono o multimodale - senza la necessità di informazioni a priori per l'adattamento dell'algoritmo (come avviene per PCS).
Il metodo di rilevamento laser amplificato di Microtrac non è influenzato dalle anomalie del segnale dovute a contaminanti nel campione. Gli strumenti PCS classici devono filtrare il campione o creare complicati metodi di misurazione per eliminare tali anomalie del segnale.
1. Rivelatore | 2. Raggio laser riflesso e luce diffusa | 3. Finestra in zaffiro | 4. Divisore del fascio di luce a Y. | 5. Obiettivo GRIN | 6. Campione | 7. Raggio laser in fibra ottica | 8. Laser
1. Stimare la distribuzione delle dimensioni | 2. Fare una stima delle dimensioni delle particelle | 3. Calcolare l'errore nella dimensione delle particelle | 4. Correggere la distribuzione stimata | 5. Ripetere 1-4 finché l'errore non viene ridotto al minimo | 6. La distribuzione minima degli errori è la soluzione migliore
